A级毛片无码免费真人久久,一本一本久久a久久精品综合,妺妺窝人体色www聚色窝,无码人妻精品一区二区

聚合物防水砂漿 衛(wèi)生間防水抗?jié)B砂漿

柔性雙組份防水砂漿

產(chǎn)品特點(diǎn)

     本品采用德國先進(jìn)技術(shù)配方，由改性的高性能合成乳液和無機(jī)聚合物砂漿干粉料按照科學(xué)的配合比復(fù)配而成。具有優(yōu)良的抗?jié)B、防腐、粘結(jié)性能，用途廣泛而價格低廉。

產(chǎn)品用途

1、適用于有抗?jié)B要求的場合，可用于衛(wèi)浴間、地下室及蓄水池的防水層使用，、無味符合環(huán)保要求。

2、適用于有抗腐蝕要求的場合，可用于地下管道、電廠晾塔、煙囪、化工廠構(gòu)筑物及各種有腐蝕性氣體的廠房混凝土構(gòu)筑物的施工和維修工程。

3、可用于冷熱溫差變化較大或基層有輕微變動的場合，進(jìn)行粘貼陶瓷磚、馬賽克、大理石、聚苯板等施工。

4、可用于聚苯板、銅板、鋁板、鋼板、陶瓷磚、大理石、花崗巖、玻璃等光滑基層的界面處理或抹灰施工。

5、可用于公路、隧道、橋梁、人行道、路邊道牙等混凝土構(gòu)筑物出現(xiàn)的蜂窩、麻面露筋、裂縫以及保護(hù)層的破損修補(bǔ)工程。

技術(shù)參數(shù)

1、對聚苯板抹面粘貼性能：依據(jù)DBJ01-63-2002《外墻外保溫聚合物砂漿質(zhì)量檢驗標(biāo)準(zhǔn)》

檢測項目性能指標(biāo)檢驗結(jié)果 拉伸粘結(jié)強(qiáng)度(Mpa)砂漿—聚苯板常溫常態(tài)≥0.10，且聚苯破壞0.11，聚苯破壞耐水≥0.10，且聚苯破壞0.11，聚苯破壞耐凍融≥0.10，且聚苯破壞0.11，聚苯破壞可操作時間，h≥22.5柔韌性（28d壓折比）≤32.824H吸水量，g/m3≤1000525透水性（24h），ml≤32抗裂性5mm以下無裂紋5mm以上無裂紋

2、對混凝土等基面的物理力學(xué)性能

項目性能指標(biāo)抗壓強(qiáng)度(Mpa) 28天24Mpa抗折強(qiáng)度(Mpa) 28天9.5Mpa抗拉強(qiáng)度(Mpa) 28天4.8-5.0彈性模量7.9×103-9.7×103Mpa拉伸粘結(jié)強(qiáng)度(Mpa)砂漿—砂漿常溫常態(tài)≥0.70耐水≥0.50耐溫≥0.50耐凍融≥0.50吸水率2.8%抗?jié)B性0.6-1.4MPa抗凍性-30℃18h浸水6h，循環(huán)40次，無異常，抗壓強(qiáng)度降低4%抗彎曲性100×500×400mm聚苯板上抹3mm聚合物砂漿養(yǎng)護(hù)28天，在彎距400mm下，彎曲120度不龜裂初試干燥時抗裂性在250×250×50mm加氣混凝土上抹3mm聚合物砂漿，立即放在3m/s（氣流溫度30℃）下干燥6h不龜裂

施工說明

基面要求：清潔無油無浮塵等松動物,并噴撒適量水,潤濕且無明水。

材料制備：先將EC2000膠倒入桶中,然后慢慢加入EC2000粉,機(jī)械攪拌或用低速攪拌器攪拌至均勻無結(jié)塊,拌合后的涂料應(yīng)在2-3小時內(nèi)用完.溫度較高時，將拌合好的砂漿中加入不超過總量5％的水。

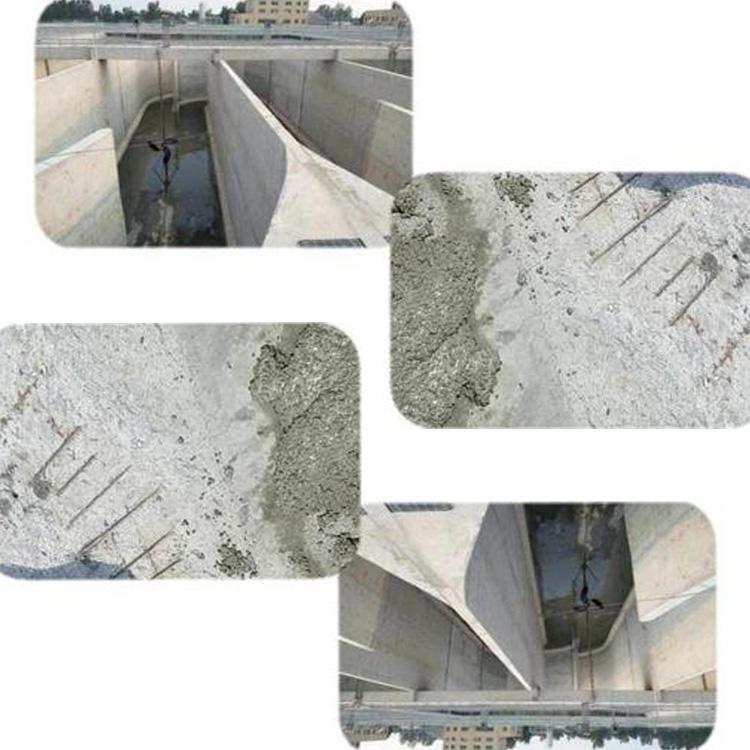

混凝土修補(bǔ)施工

修補(bǔ)混凝土?xí)r,在所需修補(bǔ)的部位抹3-5mm厚或所要求厚度的聚合物砂漿。

參考用量：按3-5mm厚度計算每平方米約需3-4kg。

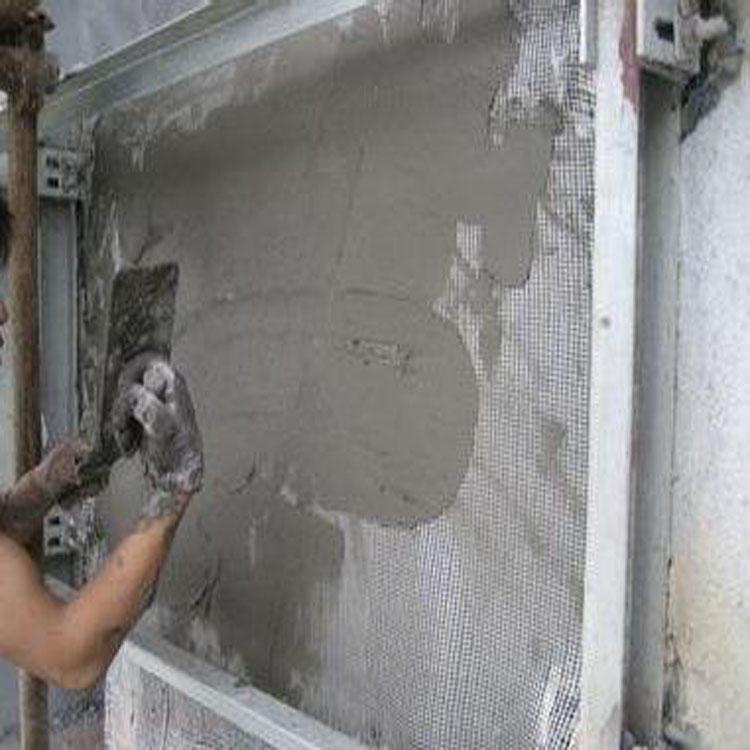

保溫罩面施工

先將拌合好的聚合物砂漿,抹到聚苯板表面,厚度2-３mm，然后鋪貼耐堿玻纖網(wǎng)絡(luò)布，將布壓入砂漿中并找平,玻纖布搭接寬度５-10mm,玻纖布必須全部埋入,不得有皺褶,不得壓入過深;后在底層抹面砂漿凝固前再抹面層聚合物砂漿,厚度1-2mm,抹灰加固層總厚度3-5mm。

參考用量：膠料用量0.35kg/m2.mm左右,粉料用量1.4kg/m2.mm左右。

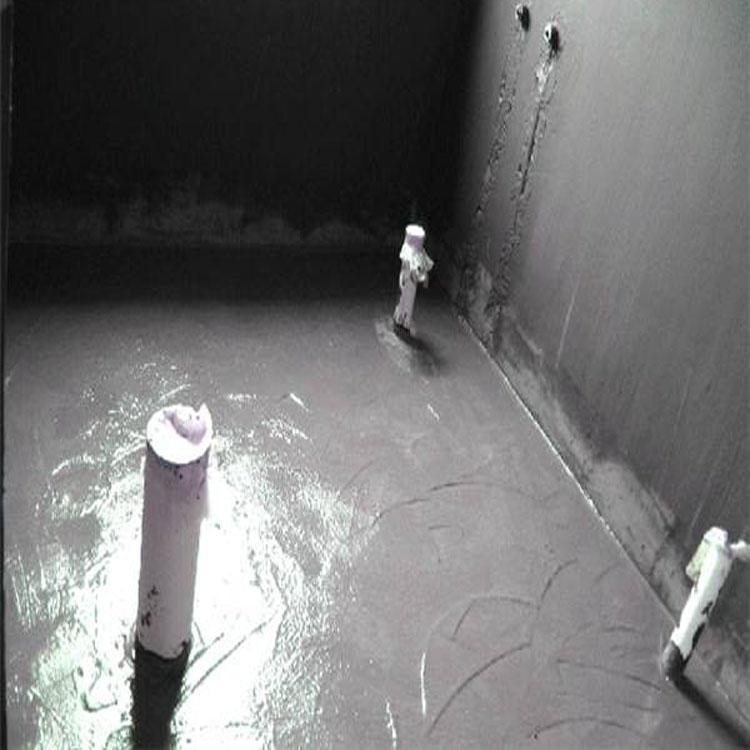

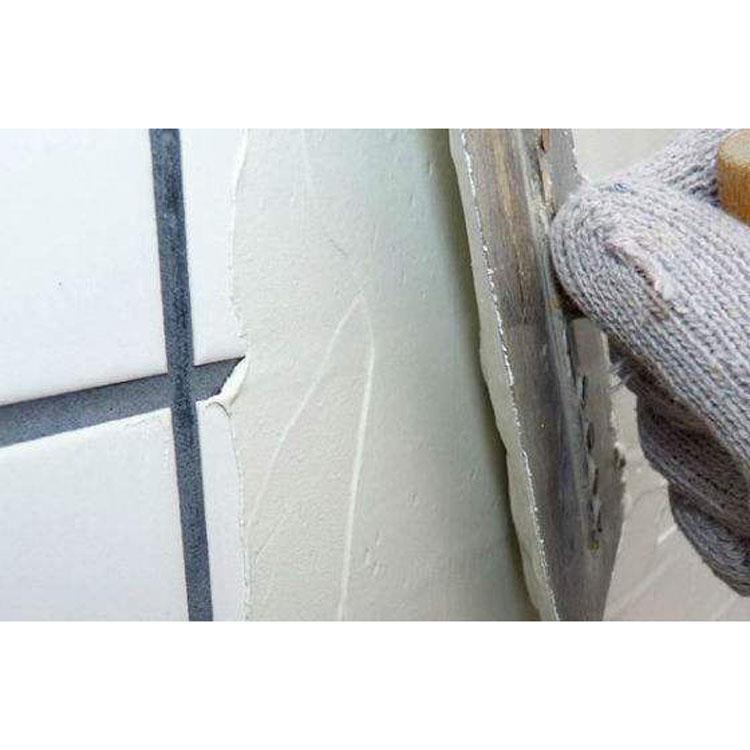

防水層施工

用抹刀均勻地刮涂遍，5-8小時后刮涂遍，為避免出現(xiàn)針眼，請先立面后平面交叉著刮涂。要確保有效防水。請至少刮涂兩遍涂層。（注：涂層干燥時間與溫度及空氣相對濕 度有關(guān)，如需鋪磚等待涂層徹底干固后方可進(jìn)行。）

參考用量：刮涂二遍每平方米約需2-2.5kg。

注意事項：

干燥硬化：砂漿的干燥硬化過程主要是水泥水化硬化及聚合物成膜過程，硬化時間與溫度及空氣相對溫度有關(guān)，在20℃即65％相對濕度下，下一步工序必須在72小時后才能進(jìn)行。

包裝儲存：

包裝規(guī)格：膠液4公斤+粉料16公斤

應(yīng)儲存于干燥通風(fēng)處，避免防潮、曝曬、雨淋，未開封粉料保存期六個月，膠料一年。
